    H664Y抽汽止回阀,铸造 当前位置:首页 >> 高压止回阀系列

    产品名称:H664Y抽汽止回阀,铸造

    产品详情

    一、用途
    本产品使用于工作温度≤425°C的电站汽轮机的抽气系统的介质管道上,作为防止介质逆流的装置。抽气止回阀用于电厂或热电厂抽气系统,它快速、紧密的关闭,确保在给水加热器出现水位超高时,气动装置部件一旦接到液体逆流信号,把汽轮机迅速隔开,给汽轮机或抽气系统以最大的保护。

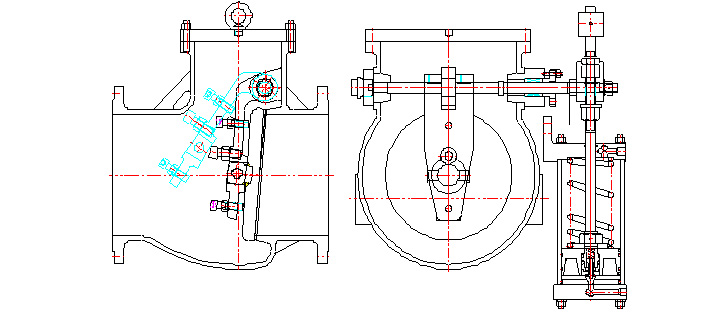

    二、结构说明

      1. 关闭件阀瓣经摇杆活动连接,阀瓣绕摇杆旋转,可以使阀瓣准确的落在阀体密封面上,保证与阀门的吻合。阀门密封面堆焊司太立硬质合金,有良好的耐磨性。

      2. 阀体密封面倾斜,减少止回阀关闭时间,保证快速关闭。

      3. 该止回阀配有气缸,气缸内装有弹簧,当介质正向流动时,气缸进气孔进气,压缩弹簧,使阀瓣比较平稳的处在全开位置;当气源关闭时,气缸快速泄压,弹簧快速复位,使止回阀瞬间关闭。

      4. 根据系统气源情况,调整出口压力,使气缸把止回阀全开启。

      5. 气源压力在0.45~0.8MPa范围内。

    三、保管、安装、使用和维护注意事项



      1. 止回阀应存放在干燥仓库内,其两端坡口涂上防锈漆并堵严,不得露天堆放。

      2. 存放时不得以气缸支承止回阀重量,以防缸杆弯曲。

      3. 安装前校对铭牌和阀体标志,确认是否符合要求,安装前检查两端封盖是否完好,留意无异物落入。

      4. 注意流向箭头与介质流向一致。
