高加三通阀使用说明书
高加联成阀是高压加热器配备的自动保护装置，以保证在高加管系发生泄漏，或疏水调整门卡死等异常情况时，由此阀门自动关闭向高加管系通水而打开旁路通水，由于高压加热器为了要切断给水，所以设计一套水侧的保护阀门，高加联成阀的称呼是指一套阀门所以称为联成阀，有入口联成阀及出口联成阀之分。高加入口联成阀也就是大家常说的给水三通阀，三通阀有电动、液压之分，一般30万以上机组称呼最多，因为高加水侧出口阀设计为电动闸阀居多。高加联成阀都是水压阀门，靠给水做动力，在需要时关闭联成阀切断给水，给由小旁路管出口联成阀。出口阀在小旁路来水的作用下关闭，同时给水通过止回阀流到锅炉，避免锅炉断水，同时保护了高压加热器。此阀门的设计比较独特，分为上阀座及下阀座，当阀门打开给水进入高加时，阀芯与上阀座接触密封，保证给水不走小旁路；当阀门关闭，给水走小旁路进入锅炉时，阀芯与下阀座接触密封，保证高加能够解列、检修。
高加保护阀用于高压加热器给水保护系统，在高压加热器发生故障或其它原因甩高加时，快速切断高加给水，使高压加热器解列，给水通过旁路进入锅炉，从而保护高压加热器，使机组正常运行。

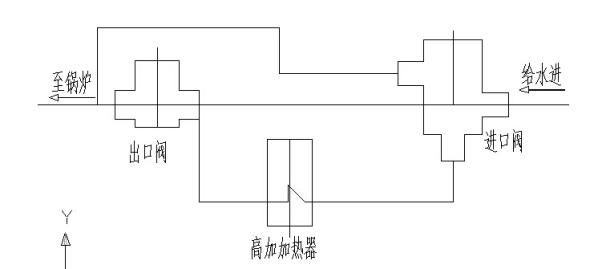

电动三通高加联成保护阀（进口阀）高加联成阀，介质流线好，流阻小，性能可靠。该阀为三通阀，给水由侧面进口引入，向下出口进高压加热器，另一侧出口与旁路管道相联。阀门有上下两个密封面，高加正常运行时，该阀开启，阀瓣上移与上密封接触，旁路切断。当高加发生故障或其它原因需要甩高加时，阀瓣下移，关闭阀门，给水通过另一侧出口由旁通管道直接进入锅炉，而不通过高压加热器，使高加解列。该阀有两个阀座，下阀座可更换，上阀座与阀体采用密封圈密封，保证正常工作和长期运行时不发生泄露。密封面堆焊司太立（Stellite）合金，耐磨损，抗檫伤，寿命长。阀杆采用特殊设计工艺，保证开关时间30秒。该阀和出口阀（电动闸阀）配套，确保高压加热器安全运行。
